この幾何ソフトの最大の特長は，関係を保ったまま動くことです。生徒は図を描き，動かし，推測し，という活動の繰り返しの中で，自分で規則性を探し出すでしょう。それを証明するのは，自分自身です。それが数学することですから。

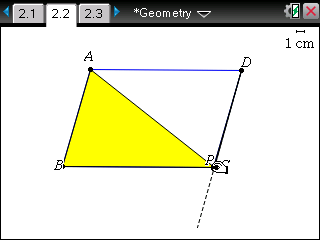

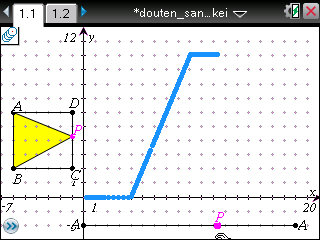

点Ｐが四角形ＡＢＣＤの辺上をＡ→Ｂ→Ｃ→Ｄの順に動くとき，△ＡＢＰの面積はどのように変化するだろう。

x軸に ＡからＰまでの長さ，y軸に面積をとってグラフにし，変化の様子を調べます。点Ｐ を掴んで動かしてみよう。

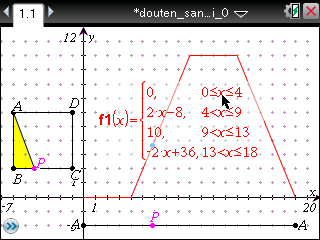

イメージがわかりました。次は方程式を作りましょう。それを入力してグラフを描きます。

　TI-Nspire CX

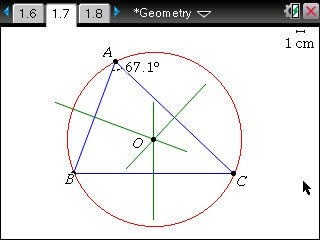

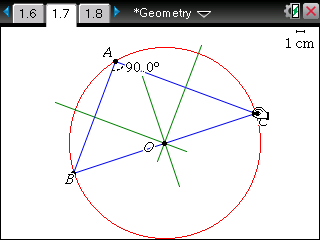

頂点Ｃを掴んで三角形を変形します。

外接円の中心（外心）の位置と∠Aの値にどのような関係が成り立っているでしょうか。

どうも∠Ａが90°のときに，外心はBC上にあるようだ。

何故？

　TI-Nspire CX

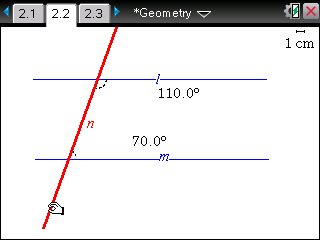

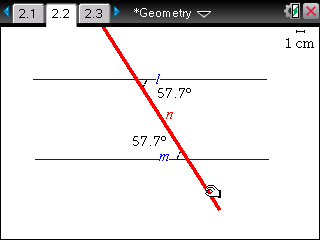

平行な直線l，mに直線nが交わるとき，錯角は等しくなります。直線nをつかんで動かして確かめましょう。

動かしているうちに，なぜか足すと180°になる。

どうして？

　TI-Nspire CX

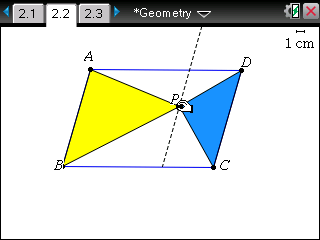

△PAB＋△PCDは平行四辺形ABCDの面積の何分のいくつでしょうか。点Pを通りABに平行な直線を引き，点Pを動かして考えます。

もっとも極端な例を見るのも一つの方法です。

　TI-Nspire CX

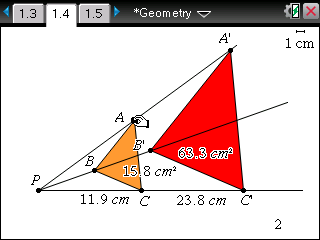

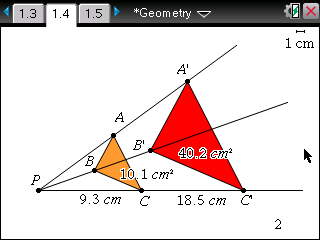

相似な２つの三角形を作図して，頂点Ａを動かします。辺の長さ，角の大きさ，面積，変わらない性質を調べます。

　TI-Nspire CX

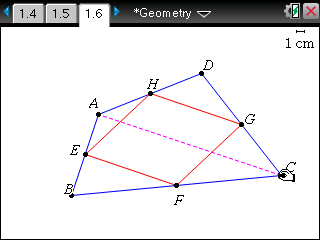

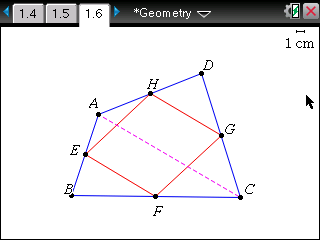

四角形の中点を結んでできる四角形は平行四辺形です。

頂点Cをつかんで動かしても，いつも平行四辺形です。不思議な感じ，それとも当たり前？

　TI-Nspire CX

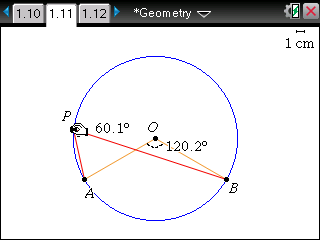

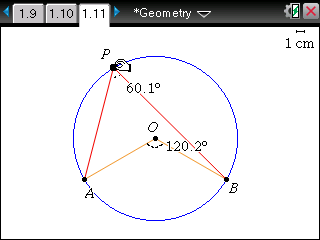

点Pを動かしてみよう。∠ＡＰＢの大きさは？  ∠ＡＯＢは？  ２つの角の大きさの関係は？

動かしても変わらないところ，何らかの関係が成り立っているところが発見できます。

　TI-Nspire CX

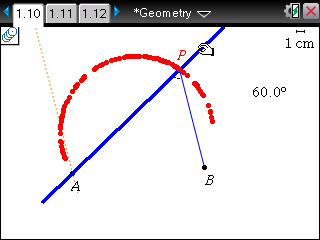

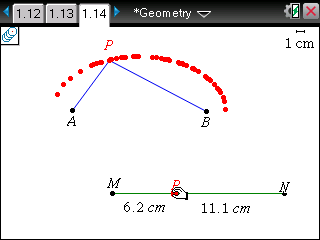

2点A，Bを見込む角が一定のとき，すなわち∠ＡPＢ＝60 ºのとき，点Pの軌跡は円周上にあります(円周角の定理の逆)。実際に作図して確かめます。

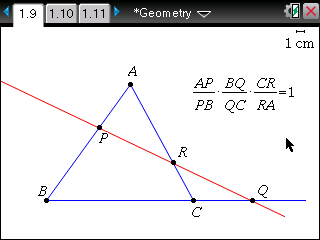

メネラウスの定理が成り立つことを，直線を動かしたり，△ABCを変形したりして確かめます。まさに任意の三角形や直線で成り立つことを実感します。

　TI-Nspire CX

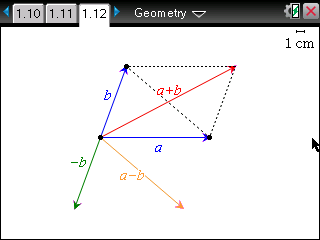

2つのベクトルの和と差を作図します。

ベクトルa の終点をドラッグして動かせば，ベクトルの和，差の動きが実感できます。

　TI-Nspire CX

２点からの距離の和が一定な点Pの軌跡。ＰＦ＋ＰＦ'＝一定  軌跡がだ円になることを点Pを動かして確かめます。

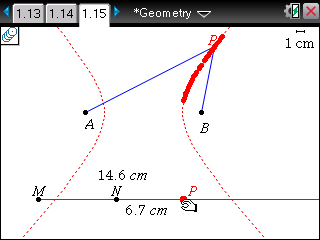

２点からの距離の差が一定な点Pの軌跡。|ＰA−ＰB|＝一定  軌跡は双曲線です。点Pを動かして確かめます。

　TI-Nspire CX

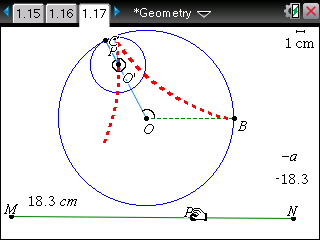

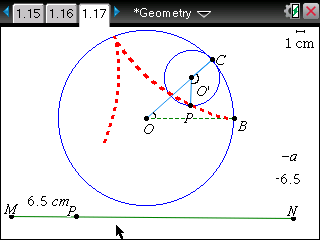

大きな円に内接しながら転がる小さな円の周上の1点の軌跡です。この軌跡の方程式を求める問題は大学入試によく出題されます。

線分MN上の点Pをつかんで動かし，曲線ができていく様子を観察します。弧BC＝弧CPがポイントです。∠BOC＝θとおくと，∠CO’Pは？

　TI-Nspire CX

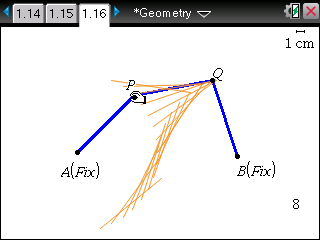

平面上で長さ一定の棒3本が端で接続されて1本になっています。両端A，Bを固定したとき，真ん中の棒PQはどのような動きをするでしょうか。また，動いた領域の面積は？

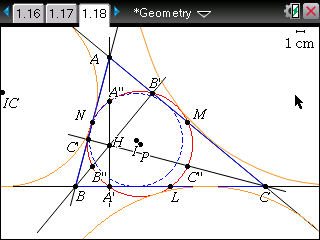

九点円とフォイエルバッハの定理の図を作図したものです。紙に描くと煩雑になってどれが何を表すのか分からないような図も簡単に作図でき，しかも性質を保ったまま動かすことができます。
